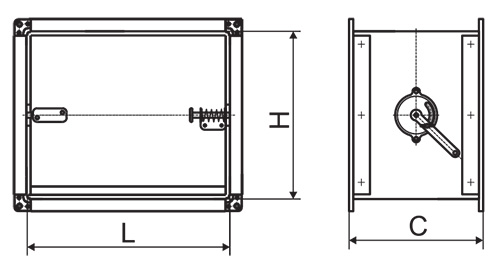

Габаритные и присоединительные размеры (мм) заслонок АЗД-192-РП прямоугольного сечения (зависимость глубины «С» от типоразмера клапана)
- С ручным управлением
- Минимальный размер (LxH) 100x100 мм
- Максимальный размер (LxH) 400x400 мм
- Материал - оцинкованная сталь
| LxH, мм | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 100 | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| 150 | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| 200 | 170 | 170 | 200 | 200 | 200 | 200 | 200 |
| 250 | 170 | 170 | 200 | 200 | 200 | 200 | 200 |
| 300 | 170 | 170 | 200 | 200 | 200 | 200 | 200 |
| 350 | 170 | 170 | 200 | 200 | 200 | 200 | 200 |
| 400 | 170 | 170 | 200 | 200 | 200 | 200 | 250 |
По отдельной заявке изготавливаются заслонки нестандартных размеров.
Пример обозначения:
Заслонка оц. АЗД-192-400*400-РП
где: АЗД-192 – заслонка воздушная унифицированная общего назначения из оцинкованной стали;
400*400 - типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
РП - с ручным приводом.

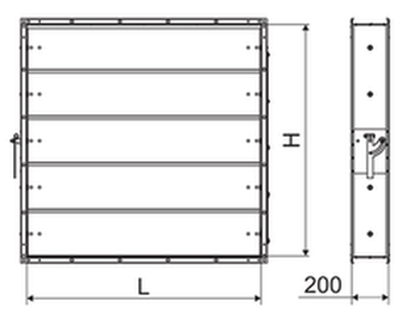

Габаритные и присоединительные размеры (мм) заслонок АЗД-192-РП прямоугольного сечения (зависимость количества створок от типоразмера клапана)
- С ручным управлением
- Минимальный размер (LxH) 450x450 мм
- Максимальный размер (LxH) 1000x1000 мм
- Материал - оцинкованная сталь
| LxH, мм | 450...600 | 650...800 | 850...1000 |
| 450...1000 | 3* | 4* | 5* |
* Количество створок
По отдельной заявке изготавливаются заслонки нестандартных размеров.
Пример обозначения:
Заслонка оц. АЗД-192-600*600-РП-МС
где: АЗД-192 – заслонка воздушная унифицированная общего назначения из оцинкованной стали;
400*400 - типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
РП - с ручным приводом;
МС - многостворчатые.
